DAB+ Kleť

04.11.2019

Na vysílači Kleť bylo dne 1.11.2019 po 11.hodině dopoledne spuštěn DAB multiplex Českého Rozhlasu - vysílací síť A. Práce trvaly téměř 9 týdnů.

12. září dochází k demontáži původního VHF AS (kanál 2) z výšky cca 115 m. Antény jsou rozebírány na části již nahoře a po laně spouštěny jejich jednotlivé díly.

Původní VHF byl v konfiguraci 6 pater jihozápad a severovýchod, kdežto zbylé dva směry měly pouze dva kusy anténních jednotek (ve třetím a čtvrtém patře). Nejspodněší ze šestice AJ byly umístěny na ochozu a předsazeny.

Na zemi již čekají nové antény Kathrein, špulka s koaxiálním kabelem a další montážní součásti.

Zcela nahoře na vysílači se nachází UHF tubus, pod ním VKV AS a teprve pod ním se uvolňuje místo pro DAB+ antény.

Nové antény jsou typu 75010350, což je základní model řady 7501035x se zatížitelností 2kW a konektorem 7-16 female. Základní konstrukce je tedy shodná s anténou, použitou na Lichtenbergu a odlišná od AJ, použitých na Černé a Bukové hoře.

První náznaky z 15.9, že AJ budou po trojicích nad sebou se potvrdily. Stožár (prostor mezi ochozy) teoreticky pojme až 4 trojice nad sebou (12 AJ). Pozice nových úchytů by naznačovala možné pentagonální uspořádání.

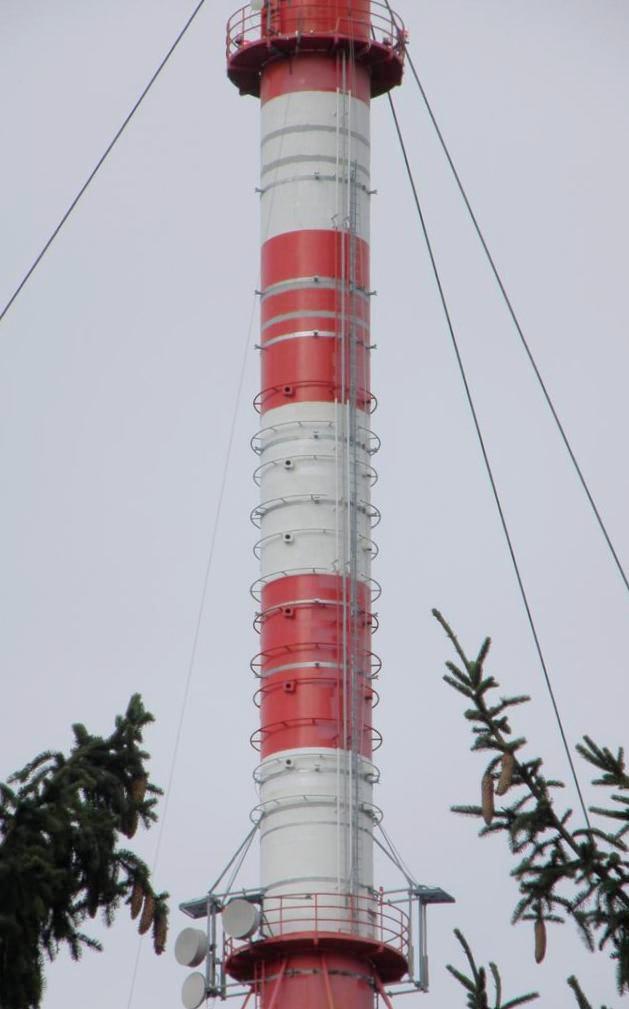

Kabelová cívka je 4.10.2019 téměř prázdná, antény stále čekají na montáž. Na stožáru je zjevně vidět 8 obručí. Vše zabroušeno a ošetřeno základem.

Anténní DAB systém pro multiplex ČRo K 12C bude v konfiguraci minimálně do pěti směrů, to už si troufnu napsat nyní. Pokud byla použita pouze jedna cívka s kabelem, vychází mi to spíše na dva, kabelové vývody.

Dne 14.10.2019 byly namontovány první antény pro DAB (symbolicky ve směru na město České Budějovice).

Dne 15.10 šly práce opravdu od ruky.

Vysílač Kleť bude mít AJ orientovány do pěti směrů. Vyzařovacímu diagramu se budeme v budoucnosti věnovat podrobněji. Nyní jen telegraficky a orientačně.

Hlavní azimuty dle osazení antén: 0-72-144-216-288

Dne 17.10.2019 v podvečer bylo na stožáru místo pro 6 soustav (po třech AJ), ale na zemi bylo připraveno již jen 5 soustav a tři samostatné antény.

Dne 22.10.2019 jsou již antény kompletně osazeny. Pět směrů, 12 AJ v každém z nich. Předpokládám dva shodné plnohodnotné systémy o 5x6 AJ.

Dne 26.10.2019 byly odřezány další části prstenců (jejich zbylé části jsou použité na vyvázání kabelů ke konektorům AJ). Původní bílo-červený žebřík odřezán. Zapojeno 7 AJ odspodu (do všech směrů).

Samozřejmě, že 12C zdaleka není jediným plánovaným kanálem na Kleti. Více v tabulce. Kanály 9A až 9D jsou zkoordinovány také pro Rakouský Gaisberg.

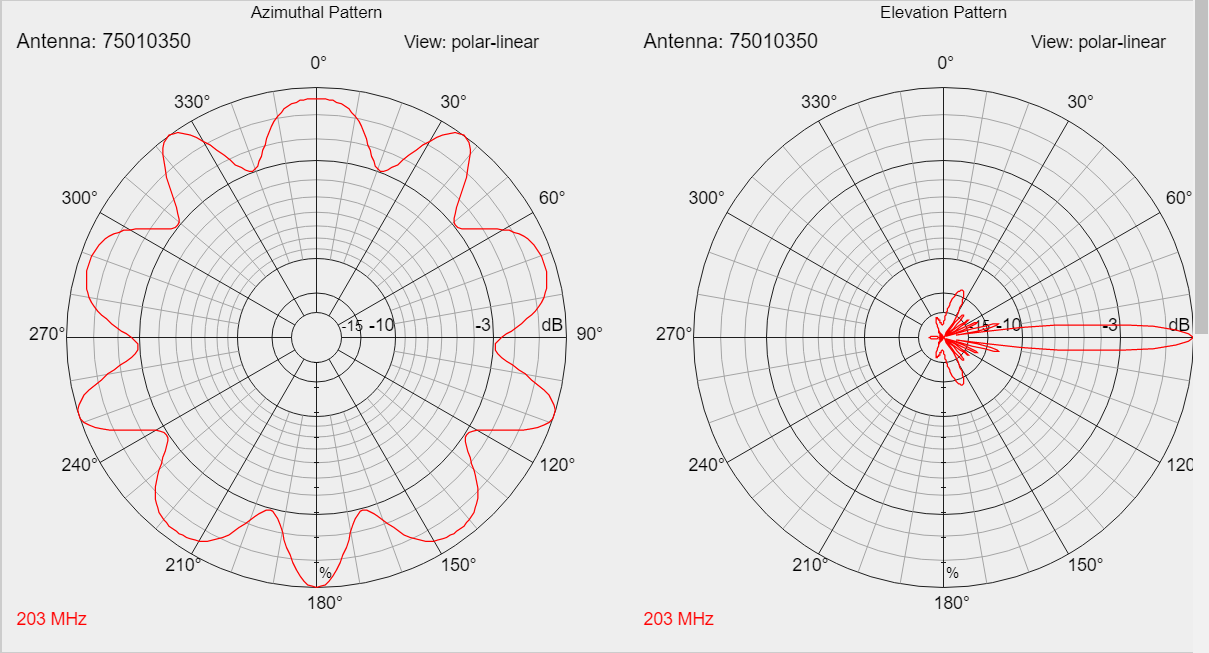

Vyzařovací diagramy, především azimuthal pattern (kytka) se mění v závislosti na frekvenci (vysílacím kanálu) a montážním poloměru. Uvedené diagramy berte s rezervou, vycházejí z odhadu montážního poloměru.

Přeji nepřerušovaný příjem všem posluchačům.
